薄膜开关键盘矩阵为什么会串键：线路扫描、二极管与测试方法

薄膜开关键盘矩阵为什么会串键，先看是不是多键组合误判

薄膜开关键盘矩阵为什么会串键？核心不是“薄膜开关天然容易短路”，而是行线、列线和多个闭合按键形成了控制器没有预期的通路。对工程师来说，第一步应把串键、真实短路、漏电污染、尾排针序错误和软件消抖混在一起的问题拆开。讨论 薄膜开关 的矩阵线路、二极管隔离和测试方法，不替代客户主板、固件、整机 HMI 逻辑或最终放行。

矩阵串键常见于按键数量多、尾排 pin 数受限、客户主板用行列扫描读取状态的项目。若设备只允许单键操作，矩阵可以通过软件限制降低风险；若设备要求同时按下多个功能键、组合快捷键或维修模式按键，硬件隔离和组合键测试就必须提前进入图纸评审。

薄膜开关线路扫描怎样把按键读成行列状态

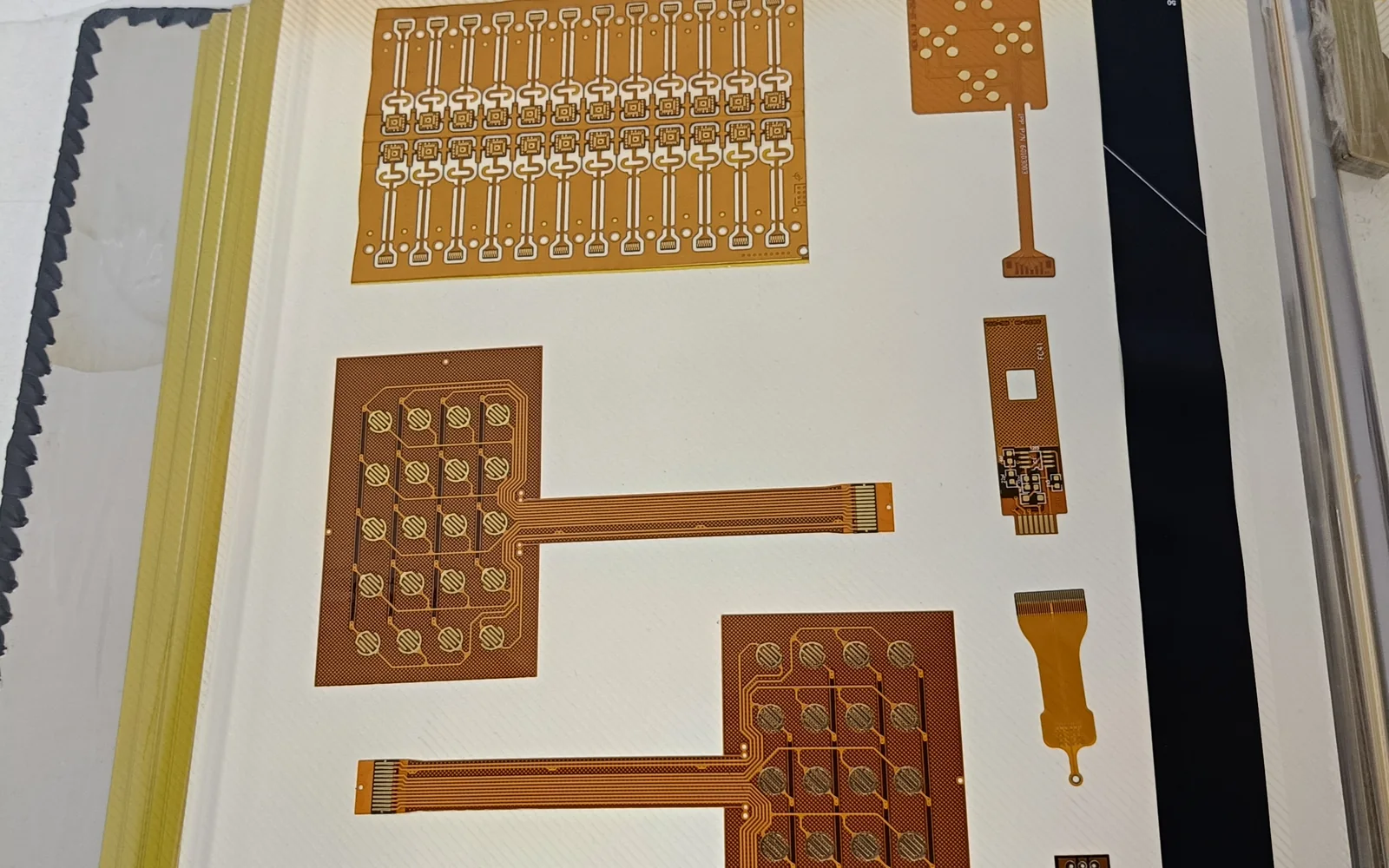

矩阵扫描把每个按键放在一条行线和一条列线的交叉点。控制器依次驱动某一行，再读取各列输入状态，最后把行列组合还原成按键编号。工程上可用通用矩阵键盘说明了这种扫描和消抖逻辑；对薄膜开关来说，差别在于交叉点可能是 PET 银浆线路、FPC 铜箔线路或 PCB 焊盘上的接点。

线路扫描本身不会自动产生串键。问题通常出现在“三个点闭合形成矩形的一角缺失”时：控制器扫描到额外路径，把第四个交叉点也当成闭合。Microsoft Applied Sciences 的 keyboard ghosting 演示能直观看到这种现象，但它只证明原理，不证明某个薄膜开关方案已经合格或不合格。

扫描还会被尾排和主板输入配置放大。公共线、上拉/下拉、输入阈值、扫描周期、连接器方向和针序只要有一项与图纸不一致，现场看到的“串键”就可能其实是针序错、共线错或固件映射错。因此图纸阶段不要只画按键外形，应同步提交矩阵网表、尾排视图和主板端读取方式。

矩阵串键失效原因要按现象、条件和验证动作分层

下面这张表用于把“串键”拆成可验证的问题，而不是靠一句“加二极管”结束讨论。

如果只有单键不响应、按压角度敏感或回弹异常，更接近 M06 的偶发失灵问题。M09 只处理矩阵多键组合下的错误识别，不把所有按键异常都装进同一个框里。

二极管能抑制串键，但会改变制造和测试边界

二极管隔离的作用是限制每个按键支路的电流方向，让额外路径难以绕回另一条行列线。对高键数、必须支持多键同时按下、或客户固件无法禁止组合键的项目，二极管通常值得评估。一个现实问题：二极管不是抽象符号，必须定义料号、封装、方向、焊接/贴装方式和温度电气余量。

在薄膜开关里，二极管放在哪里比“有没有”更关键。若是 PCB 薄膜开关，PCB 可提供较稳定的焊盘、器件高度和测试点；若是 FPC 薄膜开关，需要评审补强、弯折区域、SMT 元件受力和尾端连接器空间。普通 PET 银浆线路如果要集成离散器件，通常会牵涉局部补强、压合厚度、焊接可行性和可靠性验证，不能只在原理图上加一个符号。

推荐方案何时不是最佳选择？若项目只有 4-6 个按键、设备界面明确禁止同时多键、主板已经有可靠的按键状态管理，全键二极管可能只是增加厚度和失效点。相反，如果设备有维护模式、组合解锁或安全相关双键确认，省掉二极管再靠软件过滤，后续返工成本通常更高。

矩阵测试方法要覆盖单键、矩形组合和装机状态

矩阵测试不能只做导通和开短路。IPC-9252B 类电测思路可以帮助定义网表、continuity 和 isolation 边界，但串键是“组合状态”问题，还要把扫描控制器、尾排、装机压力和环境状态纳入测试。

若客户控制器允许设置消抖，首轮可把 100 ms作为长消抖复核窗口之一；

茗智的 检测与检验 页面已经把薄膜开关导通、开短路、按键矩阵、LED 和连接器列为检查对象；M09 项目评审中把这类检查进一步落到矩阵组合键。正式项目仍应由双方确认治具、样本数、扫描主板、固件版本和判定标准。

项目资料清单要让电气、结构和质量能复现同一故障

排查矩阵串键时，采购只发一张正面照片远远不够。请按 薄膜开关询价资料清单 的思路，通过微信发送叠层、线路、尾排、装机结构、数量范围和使用环境，尤其是以下资料：

• 线路网表、行列定义、公共线和每个按键编号。
• 尾排 pin 1 方向、接触面、补强厚度、连接器型号和主板端视图。
• 控制器型号、扫描周期、上拉/下拉、消抖、固件版本和事件日志。
• 需要允许的多键组合、禁止的组合、维修模式或长按逻辑。
• 现有失效样品、复现视频、温湿/清洁/装机后的触发条件。
• 计划使用 PET、FPC 或 PCB 线路载体，以及是否允许器件、补强和局部增厚。
