定制硅胶按键与弹性体操作界面
硅胶按键定制：从按键手感到线路板接触
硅胶按键的手感、导通、字符和装配不是彼此独立的项目。我们结合壳体空间、按键几何、线路板触点、导电结构、背光和使用环境进行评审，让样品同时验证按压反馈、接触稳定性、字符效果和整机配合。
微信发送硅胶按键图纸
硅胶按键表面工艺与组件制造8 类产品结构
4 项同步评审
6 项样品检查
1 套量产依据
硅胶按键产品类型
先按导电方式、字符工艺、防护、键帽结构和外观要求分流，再进入对应页面确认模具与装配边界。
从结构输入到批量交付
把手感、触点、字符和装配放进同一条确认路径，避免胶件单独合格但装机后出现偏压、接触不稳或字符效果不一致。
收集三维或二维图、壳体与 PCB 配合、按键布局、目标手感、字符、背光和使用环境。
检查按键斜壁、行程、底垫、导电触点、焊盘、压合面、定位和模具可制造性。
检查尺寸、触发与回弹、导通、字符、涂层、背光以及与壳体和线路板的试装结果。
以确认图纸、颜色标准、承认样件和检验要求作为共同基准，变更先评审再生产。
东莞硅胶按键制造协同
胶件、触点和线路板在同一套版本中推进
按键外形决定操作定位，斜壁与行程决定回弹，导电结构和 PCB 焊盘决定输入稳定性，字符与涂层决定长期外观。工程评审将这些边界放在同一套图纸和样品中处理，减少模具完成后才发现装配或电气问题。
结构按键与回弹
电气触点与焊盘
外观字符与涂层
验证样品与量产
硅胶按键材料与接触结构
胶料硬度只是手感的一部分，按键斜壁、行程、导电粒、PCB 焊盘和装配预压需要作为一套结构确认。
硅胶本体
胶料与按键弹性结构
胶料硬度、按键高度、斜壁、行程和底垫厚度共同影响回弹，不能只凭单一硬度判断手感。
- 结合操作方式定义软硬感
- 检查按键偏压与回弹
- 以整机样品确认最终手感
导电触点
导电碳粒与导电硅胶接触区
触点直径、位置、高度和压合量需要匹配 PCB 焊盘，样品阶段检查接触电阻和连续操作稳定性。
- 触点中心与焊盘中心对齐
- 控制压合量与底部间隙
- 避免污染和毛边影响接触
透光结构
透光胶、遮光层与字符窗口
背光按键需要同时处理胶料透光、喷涂遮光、镭雕字符、LED 位置和壳体隔光。
- 先确定字符与点亮区域
- 控制亮斑、串光和漏光
- 在实际驱动条件下确认效果
表面工艺
油墨、喷涂与保护涂层
字符和颜色需要结合摩擦、油污、酒精或其他清洁方式选择工艺，并明确外观和附着检查边界。
- 按使用频率选择字符工艺
- 涂层需覆盖目标操作区域
- 颜色以色样和承认样确认
PCB 接口
线路板焊盘、支撑与定位
PCB 焊盘形状、间距、表面状态、支撑高度和定位柱共同决定触点接触和按键稳定性。
- 提供真实 PCB 或焊盘图
- 检查板面支撑和平整度
- 确认定位与装配预压
塑胶结构
塑胶键帽、壳体与硅胶底垫
P+R 和组件项目需要同步评审键帽固定、导向、间隙、行程、壳体压合和公差累积。
- 避免键帽偏斜或卡滞
- 明确塑胶与硅胶装配关系
- 用整机试装确认操作结果
硅胶按键可选制造工艺
围绕成型、导电、字符、背光、耐磨和组件装配，把影响量产一致性的工艺提前确认。
结构与模具评审
核对按键布局、壁厚、斜壁、行程、底垫、裙边、定位、脱模和壳体空间。
硅胶配色与成型
按颜色标准和结构要求准备胶料并完成成型，检查缺胶、气泡、毛边、变形和关键尺寸。
导电触点成型
按图纸定位导电粒或导电区域，重点控制位置、高度、洁净度和与按键中心的关系。
修边与尺寸检查
清理分型线和毛边，核对外形、孔位、定位柱、底垫、按键高度和装配边界。
印刷、喷涂与镭雕
按图稿完成字符、颜色分区、遮光层和透光图标，并检查位置、边缘和点亮效果。

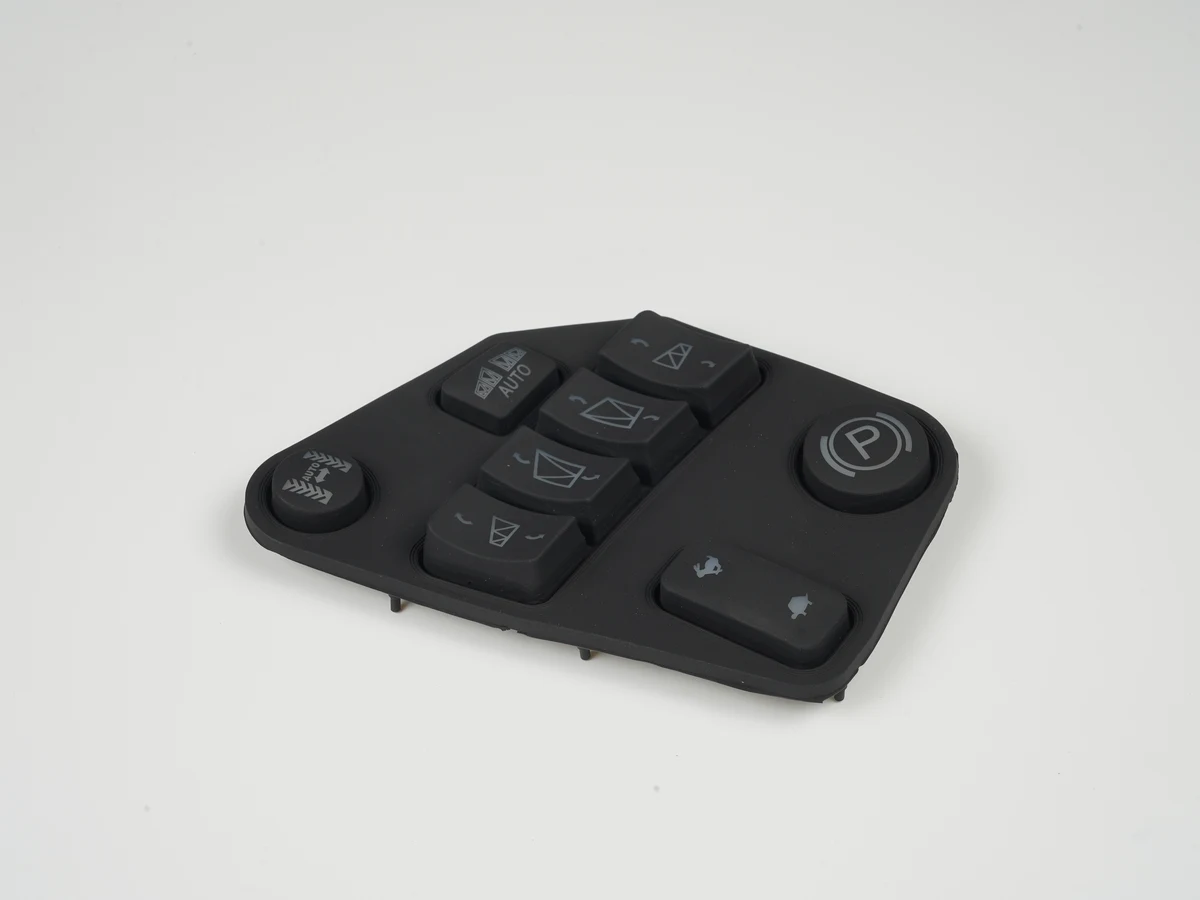

表面保护处理
按摩擦和清洁条件评估 PU 或局部保护工艺，明确附着、外观和耐磨检查方法。
组件装配
按项目需要组合 PCB、FPC、LED、连接器、塑胶键帽和支撑件，并确认定位与压合。
功能与外观检查
检查按键手感、导通、字符、涂层、背光、尺寸和整机试装，记录确认版本。
不同设备项目怎样落到硅胶按键结构
案例不使用虚构客户名称，只说明常见操作任务中需要共同确认的结构边界。
工业手持控制器
重点处理戴手套定位、明显回弹、按键间距、抗偏压、字符耐磨和壳体防尘压合。
医疗与实验设备
关注易清洁表面、字符保护、误触控制、低缝隙设计以及与 PCB 和显示区域的紧凑装配。
车载与座舱控制
需要协调内饰颜色、夜间背光、触感、温度变化、键帽间隙和装配预压。
硅胶按键结构与项目参数评审
以下内容用于前期工程沟通。最终材料、尺寸、公差、触感、电气和可靠性要求应以图纸、承认样和双方确认文件为准。
| 评审项目 | 常见选择 | 确认重点 |
|---|---|---|
| 胶料与硬度 | 按目标手感选择胶料与硬度范围 | 结合按键几何、壁厚、行程和装配预压验证 |
| 按键结构 | 低矮键、凸键、异形键、连续裙边 | 壳体空间、脱模、定位、回弹和防误触 |
| 导电方式 | 导电碳粒、导电硅胶、导电涂层或非导电顶压 | 触点位置、压合量、接触区和线路板匹配 |
| 字符工艺 | 丝印、移印、喷涂、镭雕或组合工艺 | 色差、位置、附着、耐磨和清洁条件 |
| 背光结构 | 透光胶、遮光喷涂、镭雕字符和 LED | 亮度、亮斑、串光、漏光和日夜可读性 |
| 表面保护 | PU 涂层、局部环氧或项目指定方案 | 摩擦、油污、清洁剂、外观和附着要求 |
| 线路接口 | 客户 PCB、配套 PCB、FPC 或 PET 线路 | 焊盘、支撑、连接器、元件和装配高度 |
| 组件范围 | 单独胶件、胶件加线路、键帽或完整测试组件 | 物料责任、装配、功能测试和包装边界 |
| 颜色与外观 | 胶料配色、喷涂色、字符色和色样 | 观察条件、承认样、限度样和批次一致性 |
| 样品验证 | 尺寸、手感、导通、背光、涂层和试装 | 测试条件、样品数量、判定方法和记录方式 |
质量与版本控制
质量确认不能只看胶件外观
硅胶按键的实际表现来自弹性结构、导电触点、线路板支撑、字符涂层和整机压合。检验项目需要根据交付范围建立，并与确认图纸和承认样保持一致。
- 核对胶料颜色、按键字符、表面涂层和外观边界
- 检查外形、按键高度、底垫、孔位、定位柱和连续裙边
- 比较触发、行程、回弹、偏压和相邻按键干涉
- 检查导电触点位置、洁净度、接触和连续操作状态
- 验证背光字符、亮斑、串光、漏光和环境光可读性
- 通过壳体和线路板试装确认压合、定位与操作结果
启动硅胶按键项目前建议准备的资料
资料不必一次齐全，但下面六项越明确，模具判断和首轮样品越容易得到可执行结论。
准备壳体与 PCB 配合图
提供按键开口、线路板焊盘、支撑面、定位、可用高度和装配预压关系。
说明目标操作手感
描述戴手套、盲操作、防误触、操作频率和期望软硬感，不只提供单一触发力。
明确导电结构
说明导电粒、导电涂层或非导电顶压方式，并提供线路板触点信息。
提交字符与颜色标准
提供矢量图稿、色号或实物色样，并说明印刷、喷涂、镭雕和背光需求。
定义使用与清洁环境
说明温湿度、粉尘、水汽、紫外线、油污、清洁剂和摩擦频率。
约定样品验收方法
在开模前明确尺寸、颜色、手感、导通、背光、涂层和整机试装方法。
为什么选择我们推进硅胶按键项目
从整机配合开始评审
先看壳体、PCB、键帽和操作方式，再确定硅胶按键结构，减少模具完成后的装配返工。
手感与导通一起验证
不把触发力和接触电阻割裂处理，在真实压合与焊盘条件下比较样品表现。
字符工艺匹配使用环境
根据摩擦、清洁、油污和背光要求选择印刷、喷涂、镭雕和保护方案。
量产依据清楚可追溯
以确认图纸、颜色标准、承认样件和检验要求管理批量与后续变更。
硅胶按键常见问题
硅胶按键询价需要提供哪些资料？
建议提供三维或二维结构图、壳体与 PCB 配合、按键布局、目标手感、导电方式、字符颜色、背光、使用环境、数量和验收要求。已有旧样或装机照片时一并提供。
硅胶硬度越高，按键手感就越硬吗？
不一定。按键高度、斜壁、壁厚、行程、底垫和装配预压都会改变实际手感。硬度只能作为材料输入之一，最终应通过整机样品确认。
导电碳粒怎样与 PCB 焊盘匹配？
需要共同确认碳粒直径、中心位置、压合量以及 PCB 焊盘尺寸、间距、表面状态和支撑平整度。样品阶段检查偏压、接触和连续操作稳定性。
硅胶按键可以做透光字符吗？
可以评估透光胶、遮光喷涂和镭雕字符的组合。需要同步确认 LED 位置、字符尺寸、按键间距和壳体隔光，避免亮斑、串光或漏光。
字符怎样提高耐磨和耐清洁能力？
可根据接触介质和操作频率选择印刷、喷涂、镭雕及表面保护方案。建议说明实际清洁剂、摩擦方式和外观验收要求。
防水硅胶按键是否等于整机防水？
不是。硅胶裙边和压合面只是整机防护的一部分，壳体平面、螺钉压紧、孔位、接口和装配方式都会影响最终结果，需要整机验证。
P+R 按键适合什么项目？
需要塑胶键帽外观、硬质触面或精细字符，同时希望保留硅胶回弹和密封底垫时可以评估 P+R。重点是键帽固定、导向、间隙和公差累积。
可以提供硅胶按键与线路板组件吗？
可以按项目评估 PCB、FPC、PET 线路、LED、连接器和支撑件的组合。报价前需明确物料提供方、装配责任、测试项目和包装方式。
没有完整图纸可以先评估吗？
可以先发送旧样、照片、外形尺寸、按键数量、壳体空间、PCB 触点和使用环境，我们会先整理需要补充的结构、电气和表面工艺信息。
量产时如何控制颜色和手感一致性？
以确认图纸、颜色标准、承认样件和检验要求共同管理。对主观性较强的手感与外观，应在样品阶段明确比较方法和可接受边界。
