设计与制造
外观效果要能落到材料与工艺
颜色、纹理、窗口、字符、背光和按键手感需要对应具体材料、油墨、层构和加工边界。
项目输入图纸、旧样、整机空间与使用条件
结构评审材料、层构、线路、接口与密封边界
样品验证外观、功能、手感、显示与装机关系
量产衔接版本、首件、检验、包装与变更控制
为什么需要前期评审
把设计意图和真实制造条件接起来
薄膜界面通常横跨外观、电子和结构三个专业，问题越早被定义，样品越容易成为有效决策依据。
风险前置
在开料和制样前识别相互影响
按键、显示、密封、尾排和背胶问题往往涉及多个部件，不能只看单层图纸。
决策依据
让样品回答明确的问题
每轮样品应确认外观、功能、结构或装机中的具体事项，并记录仍待解决的边界。
01 / 图文与表面
先确认用户看到和触摸到的界面
面板图稿不仅是视觉文件，还包含窗口、按键中心、指示区域、表面纹理、颜色和字符耐受要求。工程评审会把视觉要求转换为材料和加工问题。
- 图稿尺寸、出血、套位和按键中心
- 透明窗口、遮光边和显示区域关系
- 表面纹理、局部光泽和按键凸包
- 清洁剂、紫外线或磨耗条件按项目确认

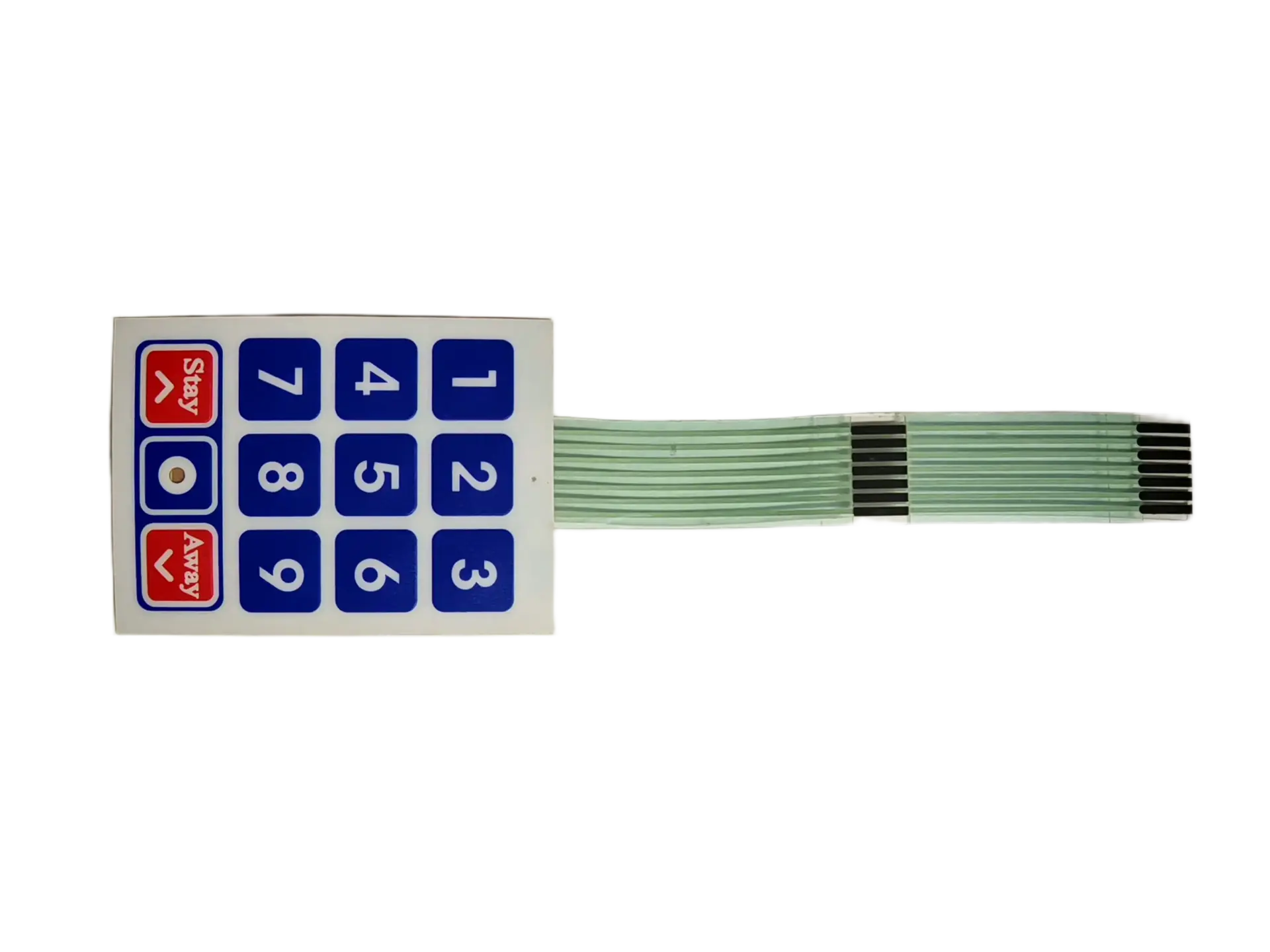

02 / 层构与线路
按键手感、总厚度和回路需要一起评审

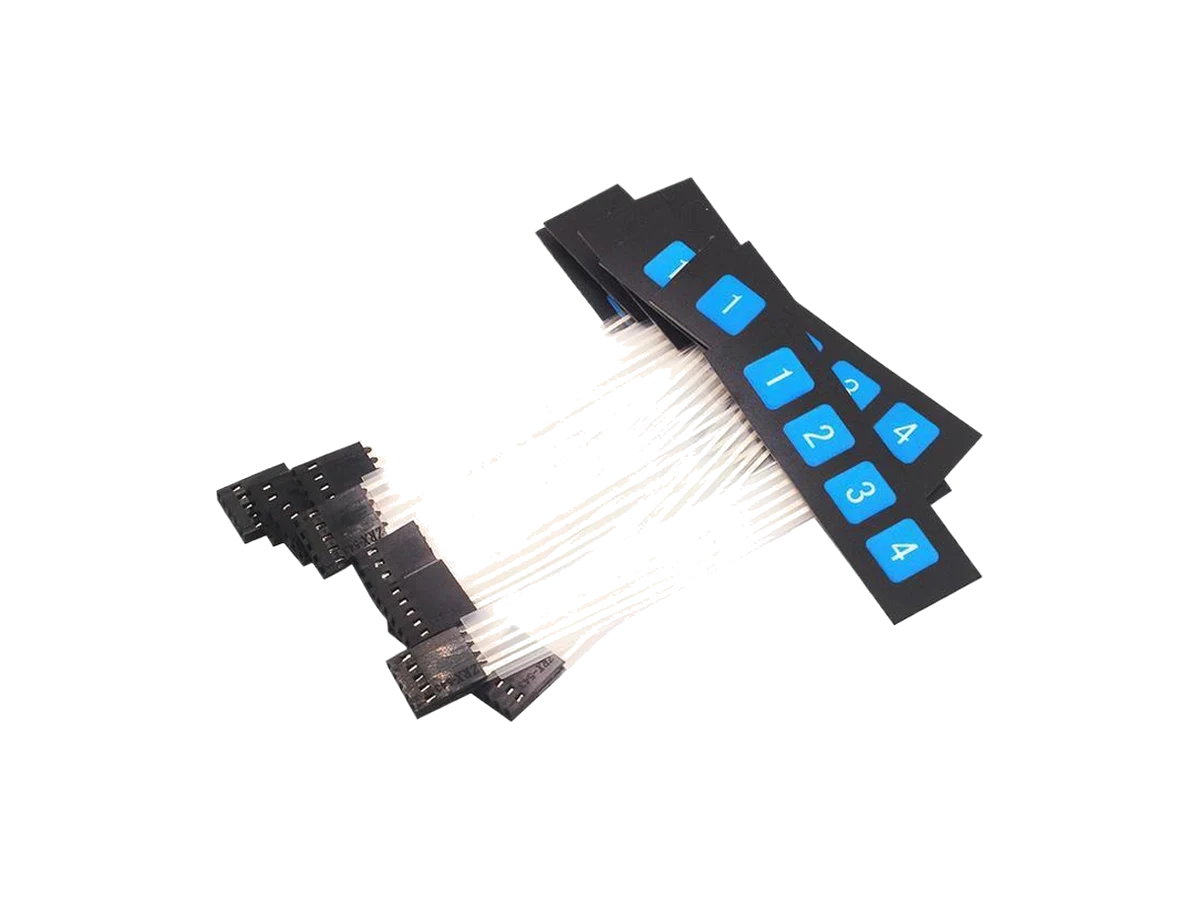

薄膜开关的面层、隔片、弹片、线路、背胶与支撑共同决定操作和装配状态。单独调整某一层，可能改变按键高度、手感、密封或尾排受力。
- 触感或无触感结构与目标操作反馈
- 线路矩阵、公共端、LED和连接器针序
- 尾排长度、弯折方向、出口与应力释放
- 总厚度、背胶避空和壳体支撑关系

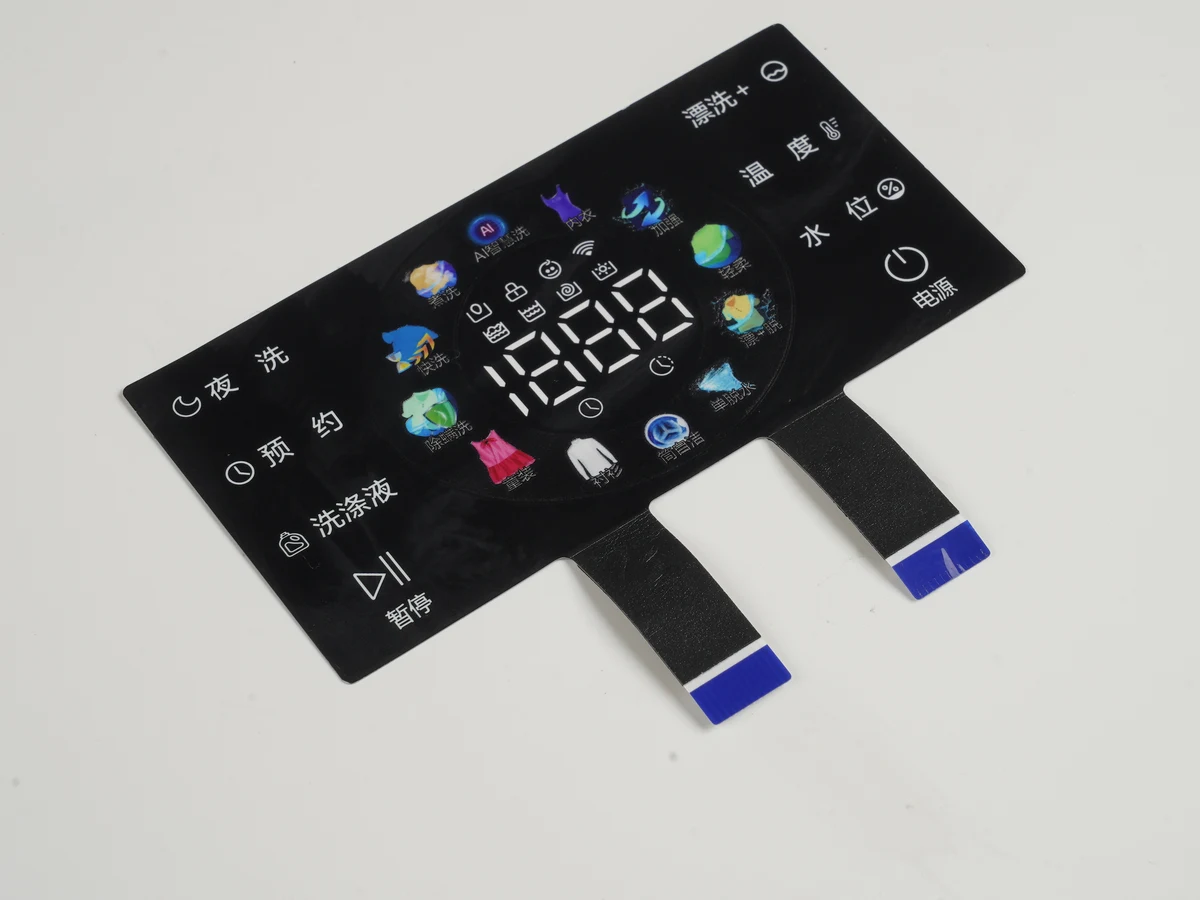

03 / 接口与组件
把面板、PCB、显示和结构件作为一个界面系统
HMI组件项目需要确认窗口位置、背光遮光、连接器方向、固定方式和多部件公差。工程样品应尽量接近目标装机状态，而不是只验证单个部件。
- 显示窗口与屏幕有效区、边框和间隙
- PCB、连接器、线束和安装方向
- 背光亮区、遮光结构和电源条件
- 外壳支撑、紧固、贴合与维修边界
04 / 样品与量产
每轮样品都要对应一组确认结论
样品不是简单展示成品外观，而是验证材料、结构、线路、操作和装机关系。确认后再锁定图纸、样件、检验和包装要求，减少量产仍沿用旧版本的风险。
- 记录本轮样品确认项、偏差和待修改项
- 主观外观和手感使用确认样作为共同基准
- 量产前再次核对最终图纸、数量和包装
- 材料、结构或接口变更重新评估影响
前期开发流程
从现有资料到可打样版本，分三次做决定
复杂项目可以增加评审轮次，但每一轮都应有明确输入和输出。
提交概念或资料
提供2D图纸、图稿、旧样、壳体空间、线路定义、数量和使用条件；资料不完整时先列缺口。
评审并确定方案
围绕材料、层构、按键、窗口、尾排、背胶、密封和测试形成确认清单与建议方案。
样品验证并锁版
根据样品的外观、功能、装机和测试结果修改，确认后锁定量产图纸、样件与检验边界。
评审输入与输出
资料越具体，工程反馈越能直接用于决策
没有完整图纸也可以开始，但需要明确哪些信息已经确定、哪些仍待验证。
| 项目阶段 | 客户可提供 | 工程重点确认 | 形成的项目依据 |
|---|---|---|---|
| 概念或旧样替换 | 照片、旧样、外形空间、功能描述 | 产品类型、主要风险、可行结构和资料缺口 | 初步结构方向与待确认清单 |
| 图稿与结构设计 | 2D图、图稿、壳体、显示或PCB资料 | 材料、窗口、层构、尾排、接口和装配公差 | 评审图纸与样品方案 |
| 工程样品 | 目标外观、功能、手感、装机和测试要求 | 样品是否回答既定问题，偏差如何处理 | 样品确认记录与修改项 |
| 小批量与量产 | 最终数量、包装、标签和交付要求 | 最终版本、首件、过程检查、成品放行和变更 | 受控图纸、确认样与检验要求 |
常见问题
设计与工程支持常见问题
先把产品现状和决策目标讲清楚，不完整的资料也可以逐步补齐。
只有旧样，没有原始图纸，可以评估吗？
可以先根据旧样照片、实物、整机空间和功能要求判断需要重新测绘与确认的内容。颜色、材料、线路和内部结构仍需通过样品或补充资料验证。
只有概念草图，可以直接报价吗？
可以先做范围评估，但准确报价通常需要明确外形尺寸、图稿、层构、线路、接口、数量和测试要求。工程会先列出影响成本与可制造性的关键缺口。
工程支持是否等于替客户完成整机设计？
不等于。支持范围集中在薄膜开关、薄膜面板、硅胶按键、触控面板和HMI界面组件及其装配边界；整机电子、软件和法规责任需由对应项目团队确认。
样品确认后为什么还需要量产前评审？
样品阶段可能发生图稿、材料、线路、接口或包装修改。量产前需要再次锁定最终版本，避免生产继续使用中间资料。
可以按照客户自己的测试规范验证吗？
可以先评审测试对象、样本状态、方法、条件、判定和报告要求，再确认现场能力或需要的协作方式。
