平整触控表面、显示窗口与整机接口协同
电容触摸面板定制：从盖板外观到整机触控验证
电容触摸面板不是单独一片玻璃或传感器。盖板材料、印刷边框、触控电极、FPC、控制器、显示屏、金属壳体和接地状态都会影响最终操作表现。我们从整机结构和真实使用条件出发，推进图纸评审、样品调试与批量版本管理。
微信发送触控项目资料
盖板印刷、线路与界面组件制造8 类产品方向
6 项整机输入
3 组验证条件
1 套量产版本
电容触摸面板产品类型
先按交互方式、传感结构、显示关系和组件交付边界分流，再确认盖板、FPC、控制器与整机条件。
从触控任务到批量组件交付
先把操作者、盖板、显示、控制器和整机结构放在同一条确认路径上，再决定传感结构和贴合方式。
收集外形、显示、触控区、操作条件、接口、壳体、数量和验收要求。
规划盖板、黑边、视窗、电极、FPC、胶层、显示和装配基准。
在接近量产的壳体、显示、接地和操作条件下确认触控与外观。
锁定图纸、材料、控制器参数、承认样、工装和检验记录。
东莞电容触控项目协同
触控面板装入整机后再判断最终表现
盖板厚度、印刷边框、显示噪声、金属壳体、接地、线缆和胶层都会改变传感环境。工程评审会同时核对前面板、触控区、FPC、主板接口、显示模组和装配剖面，使样品结论能够用于后续版本控制。
外观盖板与印刷
传感电极与控制
装配显示与壳体
验证真实操作条件
电容触摸面板结构与整机界面
触控效果来自盖板、传感器、线路、控制器、显示和壳体的共同作用。按层查看每一部分需要确认的输入。
盖板
盖板承担外观、保护与触控介质
材料、厚度、表面处理、边缘和孔位会影响外观、装配与传感距离。
- 确认玻璃、PMMA或薄膜方向
- 定义可视区、黑边和图标
- 将清洁、冲击和表面要求写入验收
触控传感器
电极图形需要匹配触控区与结构边界
触控区、走线、边缘距离、开孔和金属件关系需要在图纸阶段同步评审。
- 按键或多点区域分别规划
- 避开螺柱、金属边框和强干扰位置
- 保留FPC与传感线路空间
印刷与视窗
黑边、图标和显示窗口共同定义正面界面
印刷遮光、颜色、透光图标和显示窗口要与触控区域和显示可视区准确对位。
- 明确色值与限度样板
- 检查黑边遮光和视窗洁净度
- 透光区域需同步评估背光
FPC 与控制
尾端、连接器与控制参数属于同一接口版本
FPC方向、弯折、补强、针脚和控制器参数需要匹配主板空间与整机电气条件。
- 提供连接器与针脚定义
- 规划弯折半径和应力释放
- 记录控制器及参数版本
贴合与显示
胶层和显示关系影响光学、厚度与返修路径
框贴或全贴合应结合显示效果、洁净度、装配厚度、维修方式和项目风险选择。
- 核对显示外形和有效显示区
- 控制胶框、气泡、异物与对位
- 明确组件交付和返修边界
壳体与接地
整机结构决定触控面板所处的电气环境
金属边框、显示噪声、电源、接地、线缆和装配压力都可能改变触控表现。
- 提供整机剖面和金属件位置
- 说明供电、接地和显示方案
- 在量产结构中完成最终调试
电容触摸面板制造与集成环节
从盖板外形到整机调试，每一步都需要保留对应图纸、材料和验证条件，避免样品与量产版本脱节。
外形与视窗评审
核对盖板外形、厚度、圆角、孔位、显示窗口、黑边、图标和装配公差。
触控区域与电极规划
按操作任务、边缘距离、结构空间和控制方案规划按键、滑条或多点触控区域。
盖板印刷与透光处理
制作黑边、标识、透光图标和窗口，控制颜色、遮光、针孔和视窗洁净度。
FPC 与接口制作
按出线方向、补强、弯折、连接器和针脚完成尾端设计与线路检查。
盖板、传感器与显示贴合
根据结构选择胶层和贴合方式，控制对位、异物、气泡、边缘和组件厚度。
控制器与参数调试
结合盖板、整机接地、显示和操作条件调整触控响应，并保留参数版本。
整机操作验证
检查中心、边缘、连续操作、手套、水迹和目标干扰条件下的实际表现。
外观、功能与版本检查
核对尺寸、视窗、表面、触控区、FPC、显示对位、控制参数和包装标识。
不同设备怎样落到电容触控结构
场景图片只用于说明操作环境，不表示图片中的设备或品牌使用了我们的产品。
工业控制与自动化设备
关注金属壳体、接地、显示噪声、手套操作、油污清洁和长期供货版本。
医疗与实验仪器
关注平整清洁表面、显示窗口、误触边界、手套条件、清洁剂和组件洁净度。
自助终端与商用设备
关注高频操作、边缘触控、公众使用、水迹、显示可读性、维护和前面板装配。
电容触摸面板应用行业
工业、医疗、商用终端和仪器设备的操作环境不同，手套、水迹、清洁、光学显示与抗干扰条件应分别定义。
电容触摸面板结构与项目参数评审
以下项目用于前期沟通，不代表固定通用规格。最终材料、尺寸、接口和性能应以客户图纸、整机条件、样品与双方确认的测试方法为准。
| 评审项目 | 常见方向 | 确认重点 |
|---|---|---|
| 交互方式 | 单键、多键、滑条或多点触控 | 说明操作任务、触控区域、反馈方式和误触边界 |
| 盖板材料 | 强化玻璃、PMMA或薄膜面板 | 结合外观、清洁、冲击、厚度、重量和装配选择 |
| 传感结构 | 玻璃传感或薄膜传感结构 | 匹配尺寸、触控区、层厚、FPC和供货方案 |
| 显示关系 | 无显示、带窗口、框贴或全贴合组件 | 核对显示外形、有效显示区、胶层和维修路径 |
| 操作条件 | 裸手、手套、湿手或水迹场景 | 明确手套类型、水量、动作和可接受响应方式 |
| FPC 与接口 | 直出、侧出、折弯、连接器或焊接接口 | 确认针脚、弯折、补强、主板空间和装配顺序 |
| 控制方案 | 客户主板控制或配套控制器评估 | 提供供电、通讯、系统和参数管理要求 |
| 印刷外观 | 黑边、彩色图标、透光窗口和特殊表面 | 使用色值、样板、限度和光源条件确认 |
| 整机结构 | 塑料或金属壳体、显示模组和支撑框 | 评估接地、间隙、压力、线缆和噪声来源 |
| 样品验证 | 单件检查与整机操作验证 | 记录图纸、材料、参数、装配和测试条件版本 |

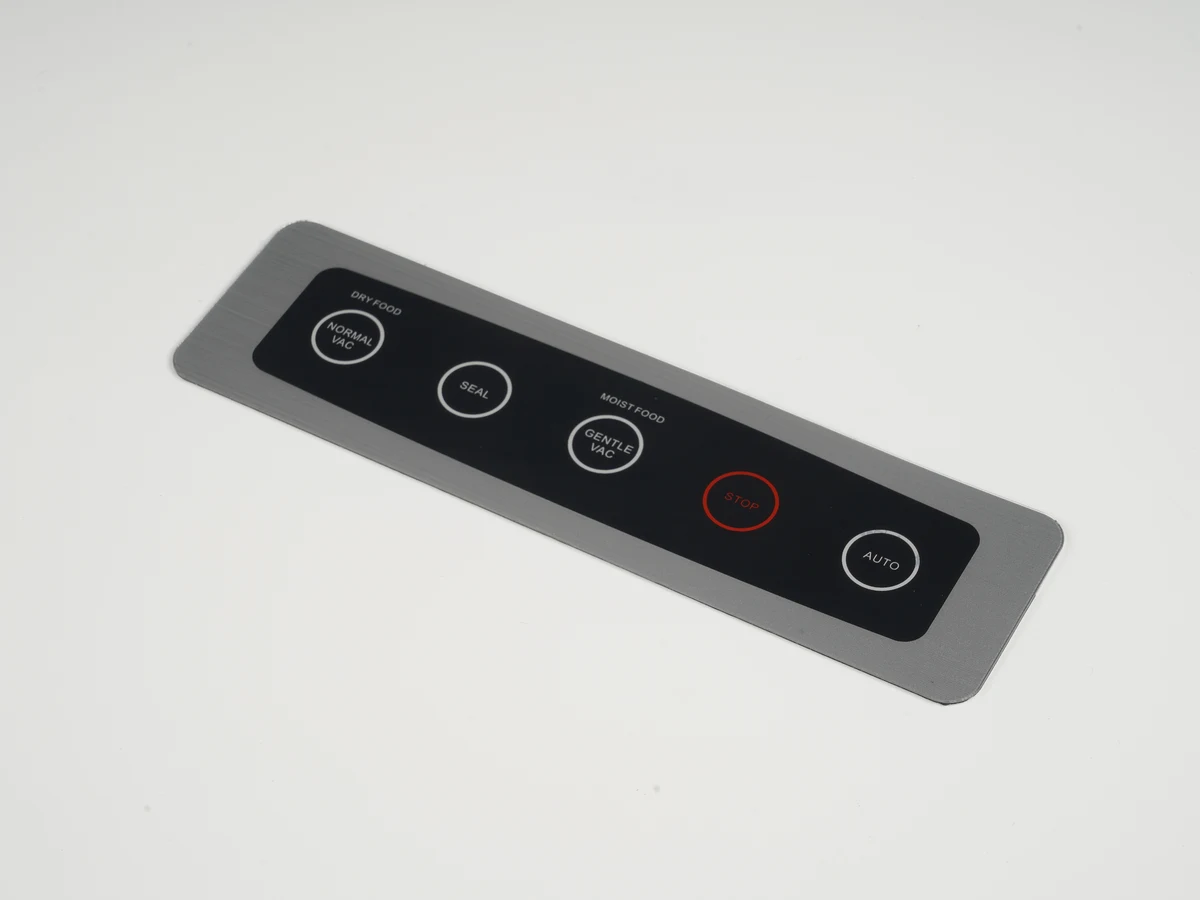

质量与版本控制
质量确认同时覆盖外观、触控和组件装配
电容触摸面板既是设备正面的外观件，也是电子输入组件。出厂检查可确认尺寸、印刷、洁净度、线路、接口和基础触控，但最终操作表现还需要在目标壳体、显示、接地和控制器条件下复核。
- 检查盖板外形、孔位、厚度、圆角和关键装配尺寸
- 检查视窗、黑边、图标、颜色、透光和表面缺陷
- 检查触控区域、边缘响应、连续操作和误触状态
- 检查FPC外观、补强、连接器、针脚和线路连续性
- 核对显示可视区、贴合位置、气泡、异物和组件厚度
- 记录控制器、参数、固件、图纸、材料和承认样版本
- 按项目约定在整机条件下复核手套、水迹和干扰表现
启动电容触摸面板项目前建议准备的资料
下面六项越接近最终整机状态，结构评审、报价和首轮样品越容易形成可判断结果。
提供盖板与整机图纸
标出外形、厚度、孔位、窗口、黑边、触控区、金属边框和装配基准。
提供显示模组资料
说明显示型号、外形、有效显示区、亮度、接口、固定和可接受贴合方式。
描述真实操作条件
说明裸手或手套、湿手、水迹、操作频率、清洁方式和现场干扰情况。
确认主板与接口
提供供电、通讯、连接器、针脚、系统环境及控制器责任边界。
定义外观与触控验收
准备颜色、表面、视窗缺陷限度、触控动作、边缘和特殊条件检查方法。
约定样品与版本管理
明确样品数量、整机工装、承认样、参数记录和后续变更复测规则。
为什么选择我们推进电容触控项目
从整机结构开始评审
将盖板、显示、金属件、接地、主板和线缆一起核对，减少单片正常、装机异常的问题。
外观与触控同步确认
视窗、黑边、透光图标和触控区使用同一套坐标与样品基准，避免后期对位返工。
接口与参数版本清楚
把FPC、连接器、针脚、控制器和参数版本纳入图纸与承认记录，便于重复生产。
组件交付边界可扩展
可从单独面板推进到触控、显示、背胶和支撑件组合，按项目需要确定交付范围。
电容触摸面板常见问题
电容触摸面板询价需要提供哪些资料？
建议提供盖板与整机图纸、显示模组、触控区域、FPC方向、主板接口、操作条件、预计数量和验收要求。已有样机或旧件也可用于结构判断。
电容触摸开关和PCAP触摸面板有什么区别？
电容触摸开关通常用于单键或少量固定功能区，PCAP面板更适合连续坐标或多点触控。两者都需要结合盖板、控制器和整机环境评审。
可以只做盖板和触控传感器吗？
可以按项目范围评估单独盖板、传感器、触控面板或带显示组件。报价前需要明确各部件的材料、接口、装配和测试责任。
玻璃和薄膜传感结构怎样选择？
需要结合尺寸、厚度、刚性、曲面、FPC空间、装配方式、成本和长期供货综合判断，不应脱离整机条件只比较材料名称。
可以支持戴手套操作吗？
可按手套材质、厚度、接触面积、盖板和控制器方案评估，并在目标整机和实际手套条件下调试与验收。
水滴或湿手会不会造成误触？
表现取决于传感器、控制参数、盖板、接地、水量和操作动作。项目应把水滴、连续水膜或湿手条件写成具体测试方法。
为什么装入整机后触控表现会变化？
金属边框、显示噪声、电源、接地、线缆、胶层和装配压力都会改变传感环境，因此最终参数应在接近量产的整机状态下确认。
全贴合和框贴应该怎么选？
需要比较显示效果、组件厚度、洁净度、材料匹配、成本和返修路径。最终选择应结合显示模组和整机结构评审。
可以加入背光图标和状态灯吗？
可以评估透光图标、LED、导光和遮光结构，但需同步确认触控区、层厚、均匀性、漏光、功耗和装配空间。
量产前需要锁定哪些版本？
建议锁定盖板图纸、印刷样板、传感结构、FPC、连接器、控制器、参数或固件、显示模组、装配工装、承认样和检验要求。
