一套薄膜开关可能同时包含图文面层、印刷线路、金属弹片、间隔层、背胶、尾排、连接器和补强结构。每道工序都会继承上一道工序的尺寸与版本，因此制造路线应从客户图纸和装配条件开始建立，而不是等成品完成后再检查是否合适。
先看完整制造路线，再讨论单项设备
不同产品会删减或增加工序。单层薄膜面板可能以图文印刷和模切为主，带金属弹片和LED的薄膜开关需要线路、间隔层、贴合和功能测试，HMI组件还会加入PCB、显示、背光或结构件装配。
制造计划应明确每个阶段使用哪个图纸版本、检查什么、出现偏差时在哪里停止。只有设备名称而没有项目基准，不能说明实际制造能力。
| 制造阶段 | 主要对象 | 关键控制 | 形成的依据 |
|---|---|---|---|
| 资料与材料放行 | 图稿、线路、层构、材料和订单 | 版本、方向、数量和替代边界 | 受控图纸与物料信息 |
| 制版与印刷 | 面层图文、遮光、窗口和导电线路 | 套位、颜色、线条、油墨与印刷方向 | 首件和印刷检查 |
| 固化与过程确认 | 图文油墨、导电油墨和绝缘层 | 固化条件、层间状态和外观 | 过程参数与样件 |
| 模切与成形 | 外形、窗口、孔位、隔片和胶层 | 定位基准、刀具状态和层间累计 | 尺寸首件 |
| 贴合与组装 | 面层、弹片、线路、背胶和补强 | 顺序、方向、洁净、对位和防错 | 装配首件 |
| 功能与外观检查 | 成品回路、按键、窗口、接口和外观 | 方法、判定、样品状态和版本 | 检验记录 |
| 包装与交付 | 保护膜、标签、隔离和装箱 | 数量、批次、表面保护和运输要求 | 交付清单 |
丝网印刷建立图文、遮光和导电功能
丝网印刷常用于聚酯或聚碳酸酯薄膜的图文装饰，也可用于导电线路和绝缘层。面板图文通常采用反面印刷，使日常接触发生在材料表面，而不是直接摩擦印刷层。
印刷顺序要结合颜色遮盖、透明窗口、透光字符、底色和背光结构。线路印刷则关注走线、交叉结构、接触区、尾排和后续弯折，不能套用纯薄膜面板的检查方法。
图文层
确认文字、图标、色块、窗口、遮光边、局部透光和印刷方向，复杂效果需要通过实物样确认。
功能层
导电、绝缘或碳油层需要对应线路定义、接触位置和测试方式，并与后续模切及连接器区域保持一致。
精密模切把平面图纸转成可以装配的实际轮廓
模切对象不仅是最终外形，还包括显示窗口、按键避空、LED孔、尾排出口、背胶框、隔片气道和补强结构。每一层都可能使用不同轮廓，但必须共享清晰的装配基准。
刀模、硬质工装、冲切或激光加工各有适用范围。选择取决于材料、轮廓、数量、边缘状态和项目阶段，不应在不了解产品结构时先承诺固定方式。
模切前应确认的结构数据
- 最终外形与壳体台阶
- 窗口有效区和遮光边
- 按键中心与弹片定位
- 孔位、灯位和背胶避空
- 尾排出口与弯折区域
- 间隔层气道和排气方向
- 补强片和连接器厚度台阶
- 保护膜、离型纸和排废方式
贴合与组装决定各层能否保持正确位置

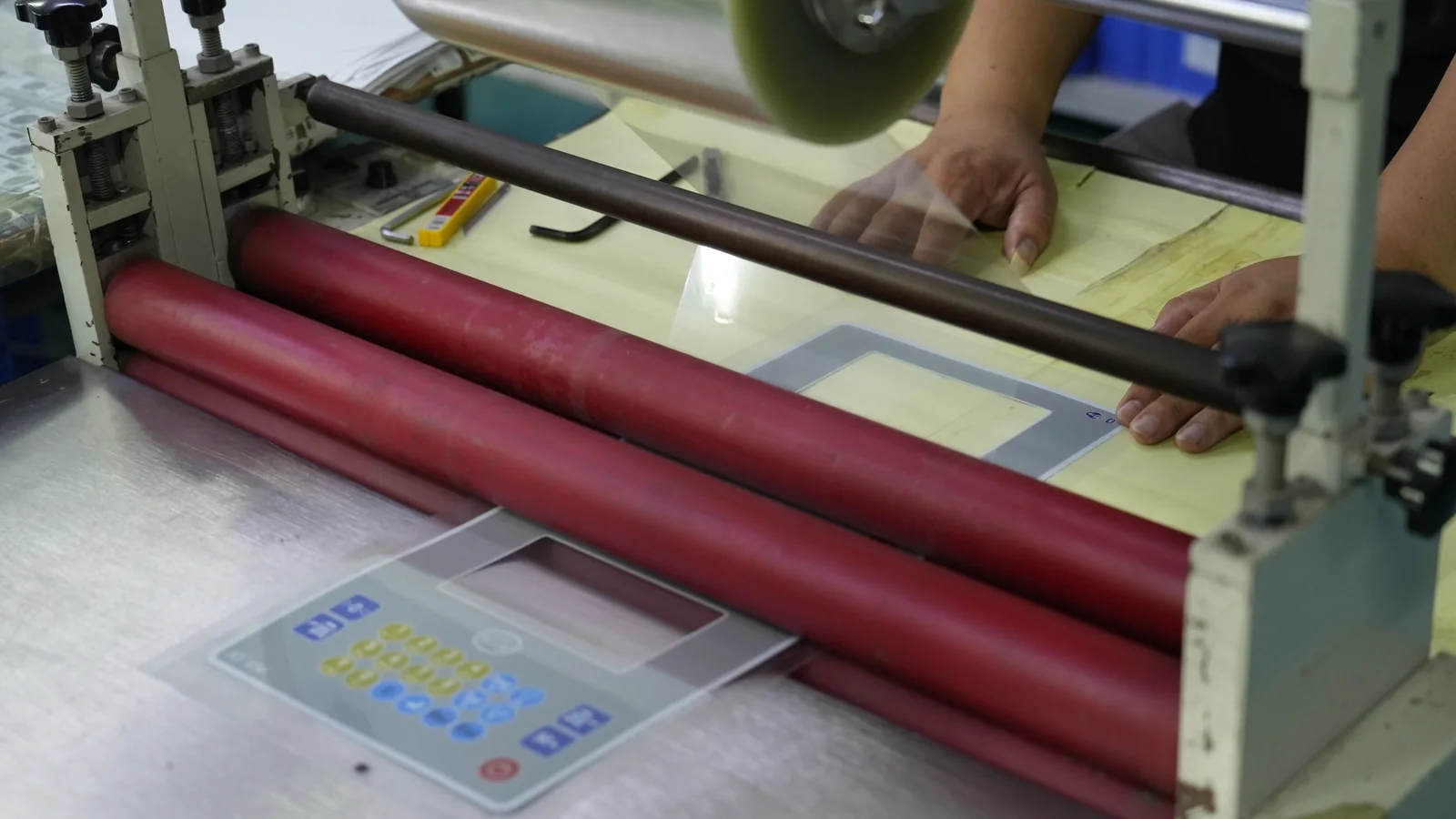

贴合前要确认材料表面、保护膜、印刷面、胶层方向和定位基准。面层、隔片、线路、弹片和背胶若有一层方向错误，成品外观看似完整，也可能出现按键失效、窗口偏位或尾排方向错误。
贴合压力、张力、平整度和洁净状态会影响气泡、褶皱、异物和边缘状态。复杂小件或选择性背胶需要更明确的定位方式，不能依靠操作者目测补偿。
| 装配对象 | 容易出现的问题 | 建议控制方式 |
|---|---|---|
| 面层与间隔层 | 按键、窗口或灯位偏移 | 使用共同基准并先做首件核对 |
| 弹片与线路 | 弹片偏位、翻转或受污染 | 定位结构、防错方向和洁净操作 |
| 背胶与壳体面 | 胶层断边、避空错误或贴合不充分 | 确认胶框、壳体表面与压合方式 |
| 尾排与补强 | 弯折干涉、插接厚度或方向错误 | 按主板位置和连接器实物试装 |
| 显示与PCB组件 | 窗口、背光、接口和累计公差冲突 | 使用实际部件完成组合验证 |
检查必须对应当前工序和最终用途
印刷首件重点看套位、颜色、线条、窗口和外观；模切首件重点看外形、孔位、边框和层间位置；贴合首件重点看方向、异物、气泡、弹片和尾排；成品阶段再检查回路、按键、LED、连接器和装机关系。
只在成品阶段做通断测试，无法代替前面工序的控制。反过来，单独测量每一层，也不能证明多层装配后的按键、窗口和接口一定满足整机。
常见成品确认项目
- 图稿、颜色、字符和表面
- 外形、窗口、孔位与背胶
- 线路导通、短路和针序
- 按键位置、反馈与回弹
- LED、背光和遮光效果
- 尾排、连接器与补强方向
- 壳体、显示或PCB试装
- 保护膜、标签和包装版本
制造路线由产品结构和验证目标共同决定
试样阶段可能使用更灵活的加工方式，以便快速验证图稿和结构；批量阶段则需要评估工装、排版、过程检查和重复性。两者可以使用不同设备，但最终材料、结构和判定标准应保持可比。
项目评审时应区分必须按指定工艺执行的要求，以及只需要达到最终功能和外观的要求。前者写入受控文件，后者允许工程团队在确认边界内选择更合适的制造路线。
批量放行需要把工艺、样品和版本连起来
量产依据通常包括最终图纸、图稿、线路定义、物料信息、确认样件、检验要求和包装方式。任何影响颜色、窗口、线路、背胶、尾排或装配的变更，都应重新评估受影响工序。
记录的目的不是增加文书，而是让补单、变更和问题复盘能够找到同一批次使用了什么材料、图纸和判定依据。
| 记录对象 | 至少需要说明 | 主要用途 |
|---|---|---|
| 受控图纸 | 版本、尺寸、结构、图稿和线路 | 生产与检验共同依据 |
| 确认样件 | 外观、手感、窗口和装配状态 | 补充图纸难表达的边界 |
| 首件记录 | 工序、版本、检查项目和结论 | 决定是否继续生产 |
| 成品检查 | 功能、外观、数量和批次 | 出货放行与问题追踪 |
| 变更记录 | 原因、影响、切换时间和确认方式 | 避免新旧版本混用 |
薄膜开关制造工艺常见问题
薄膜开关一定要经过所有这些工序吗？
不一定。工序取决于产品是否包含图文面层、线路、弹片、LED、背胶、补强和组件装配。简单薄膜面板会减少功能工序，复杂HMI组件会增加组合与测试。
样品和量产可以使用不同加工方式吗？
可以在评审后采用不同设备或工装，但材料、结构、关键尺寸和判定依据必须保持可比，并确认工艺变化不会改变样品结论。
为什么印刷后不能直接完成最终模切？
部分项目可以这样安排，但多层产品通常还要考虑固化、线路、隔片、背胶、弹片与层间定位。工序顺序应根据产品结构确定。
模切精度是否有统一固定值？
没有适用于所有材料、尺寸、刀具和层数的单一数值。应按关键装配尺寸、材料稳定性、加工方法和累计公差共同确认。
贴合气泡一定代表产品不合格吗？
需要看气泡位置、大小、产品结构和判定标准。显示窗口、按键、密封边或外观区域通常更敏感，应在图纸或限度样中明确。
只做导通测试能否证明薄膜开关合格？
不能。导通只覆盖部分电气功能，还需要按项目检查短路、按键、LED、针序、外观、尺寸、背胶、窗口和装机关系。
客户可以指定制造工艺吗？
可以提供必须遵守的材料、设备、参数或标准要求，供应商会评审可执行性。若只规定结果，应保留合理的工艺选择空间。
制造问题应怎样反馈才容易定位？
说明批次、版本、位置、现象、发生比例、装机条件和预期，并提供清晰照片或样品。这样可以按印刷、模切、贴合、线路或装配阶段追查。
