HMI组件不是把面板、按键和PCB简单叠在一起，而是把多个供应接口变成一个可安装、可连接、可检查的前端模块。项目早期最容易遗漏的不是某一层材料，而是谁负责显示窗口对位、按键手感、连接器方向、灯光效果、密封、固件参数和整机测试。把责任边界写清楚，才有可能形成稳定的图纸与检验闭环。
第一份文件应是组件范围和责任矩阵
“HMI组件”在不同团队中可能表示一张带按键的面板，也可能表示包含PCB、灯光、显示窗口、连接器、背板和功能测试的完整模块。若采购、研发与供应商对范围理解不同，报价和样品即使各自正确，最终也可能缺少关键零件或测试。
项目应列出客户提供件、供应商制造件、代采件和仅用于试装的参考件，并为每个接口指定设计、批准和测试责任。软件、PLC程序、显示模组驱动或整机认证若不在范围内，也应明确写出，避免从“前面板组件”被自然扩大为整机控制系统。
| 模块 | 可能的供货范围 | 必须明确的责任 |
|---|---|---|
| 前表面 | 薄膜面板、玻璃、亚克力或硅胶 | 图稿、材料、窗口、外观与清洁 |
| 输入层 | 薄膜开关、硅胶按键或电容触摸 | 手感、触发、调校、反馈与寿命验证 |
| 线路与灯 | PET线路、FPC、PCB、LED和连接器 | 原理、布线、接口、测试和版本 |
| 显示与背板 | 客户显示、代采显示、支架或补强板 | 有效区、定位、固定和保护 |
| 整机接口 | 背胶、螺钉、卡扣、线缆和密封件 | 安装、出线、接地、密封与最终验证 |

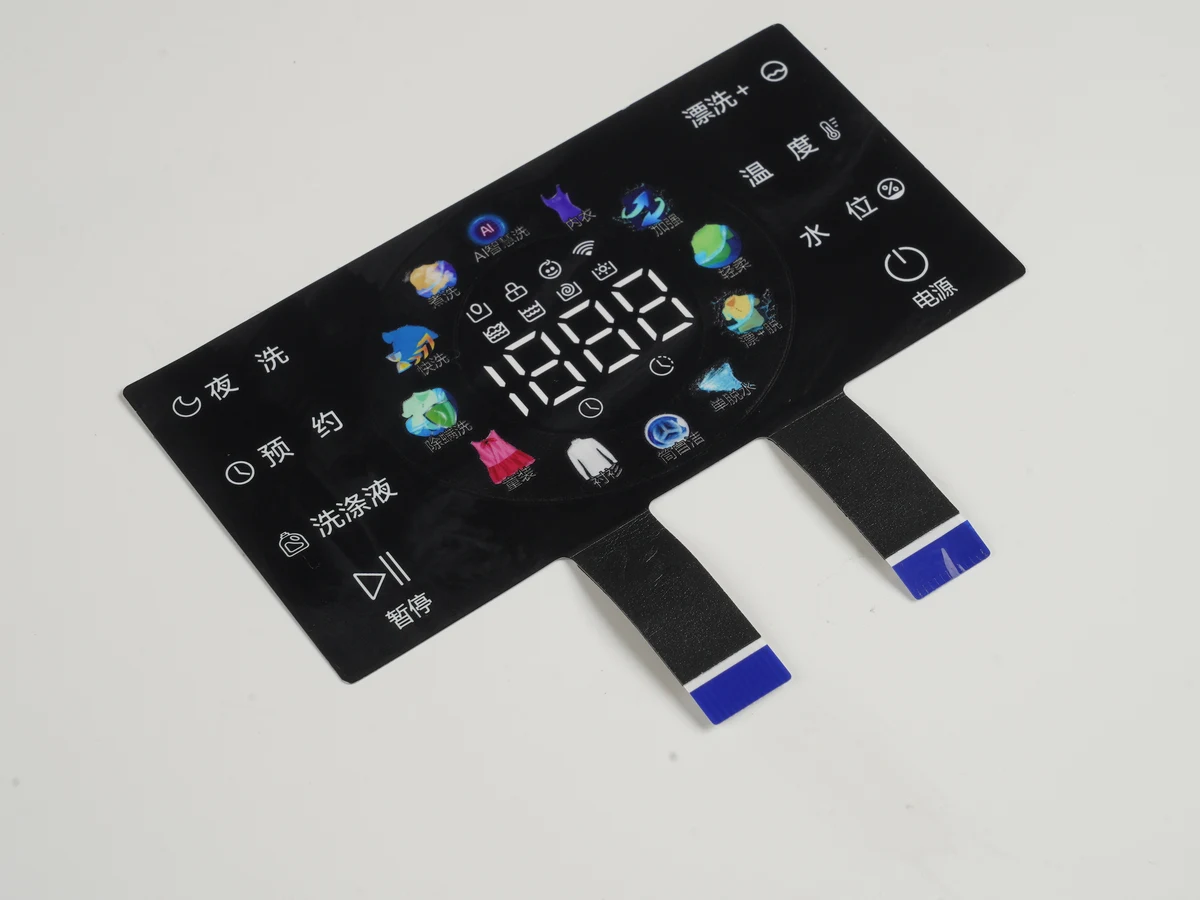

输入方式应由操作任务和整机条件决定
薄膜开关适合薄型、清洁和明确段落感的界面；硅胶按键适合立体定位、较长行程或柔和回弹；电容触摸适合平整表面和视觉反馈。选择时还要考虑手套、盲操作、清洁、振动、背光、面板厚度和主控能力。
同一HMI也可以组合多种输入，例如触摸显示区配机械急停、薄膜按键配旋钮孔，或硅胶按键配状态灯。组合设计要明确功能优先级、反馈逻辑和异常状态，不能只因为外观统一就把所有操作都做成同一种输入。
界面架构输入
- 操作者、姿势与手套条件
- 功能分组与高风险操作
- 机械段落、声音、灯光或屏幕反馈
- 显示窗口与观察角度
- 清洁、粉尘、液体和温湿度
- 可用面板厚度与后部空间
- 主控接口和可提供的反馈逻辑
- 维修、更换和现场装配方式
所有窗口、按键和紧固点必须共享机械基准
前面板图稿、显示有效区、按键中心、PCB孔位和壳体开口往往来自不同文件。若各自以页面中心、外形边或局部孔位定位，公差叠加后可能出现窗口偏位、字符压边、按键摩擦或连接器够不到。
组件总图应定义主基准、次基准和装配方向，并用同一坐标核对前表面、输入层、线路板、支架和壳体。对大窗口、长尾排、柔性线路或螺钉固定结构，还应检查平整度、弯折路径和紧固顺序。
| 接口 | 图纸要表达 | 试装要确认 |
|---|---|---|
| 显示窗口 | 有效区、遮光边、玻璃边和基准 | 居中、无遮挡、无漏光和无压屏 |
| 按键与触摸区 | 中心、轮廓、支撑和图标 | 操作无干涉且反馈一致 |
| 线路与连接器 | 出线方向、弯折区、针脚和插拔空间 | 线缆可达且不会被夹伤 |
| 固定结构 | 孔、柱、卡扣、背胶和装配顺序 | 组件平整、受力均匀且可安装 |
| 边缘与密封 | 密封边、接缝、排液和壳体台阶 | 连续贴合且无明显通道 |
连接器和针脚定义必须先于组件封装锁定
连接器型号只是接口的一部分，还要确认针脚编号方向、信号定义、公共端、电源、电流、LED极性、屏蔽、接地、线缆长度、弯折和插拔空间。尾排或FPC若在壳体中需要多次折弯，应明确静态弯折还是装配活动路径。
客户提供的原理、PCB和线束资料应使用一致版本。组件供应商负责逐键导通或灯光测试时，需要拿到可执行的测试表；若需要由客户主板或固件才能判定，则应准备测试治具、样机或约定替代方法。
电气接口清单
- 连接器制造商、料号和配对端
- 针脚编号视图与方向
- 按键矩阵或独立信号定义
- LED颜色、极性与驱动条件
- 触摸控制器和通信接口
- 地、屏蔽与机壳连接
- 尾排长度、补强和弯折禁区
- 开短路、导通和功能测试表
显示、背光和输入层必须在通电状态下联合评审
显示窗口需要匹配有效显示区、黑框、偏光片、观察方向和装配间隙；状态灯和背光则要控制热点、漏光、串光与亮灭态对比。若输入层采用电容触摸，显示和LED驱动还可能影响传感噪声。
首样应在目标显示内容、亮度和灯光模式下检查，不应只在断电状态判断窗口。需要死前效果、RGB状态或多语言图标时，还要把软件显示逻辑、面板印刷和灯光状态做成一张对应表。
| 功能 | 共同输入 | 联合检查 |
|---|---|---|
| 显示窗口 | 模组有效区、黑框、壳体和面板 | 可视范围、偏位、反光、漏光和压合 |
| 按键背光 | 图标、LED、遮光和输入结构 | 亮度、热点、串光和按压状态 |
| 状态指示 | 颜色逻辑、驱动与面板透光 | 不同模式下含义清晰且无混光 |
| 电容触摸 | 覆盖层、电极、显示、LED和接地 | 不同通电状态下触摸稳定 |
| 环境光 | 日间、暗室和观察角度 | 亮态可读、灭态符合视觉要求 |
装配顺序和可维修性要在结构冻结前演练
前面板可能通过背胶贴合、螺钉固定、卡扣、压框或组合方式安装。每种方式都需要足够的操作空间、洁净控制和定位方法。连接器若在面板固定后无法插入，或尾线在安装中被折到禁区，零件本身合格也无法顺利量产。
项目应建立装配顺序、保护膜移除时点、贴合工具、线缆路径和返修边界。对于需要现场更换的组件，还应确认拆卸是否损坏背胶、密封、显示或壳体，以及替换件如何保持接口一致。
组件装配演练
- 装配方向与基准定位
- 连接器插入与锁紧空间
- 尾排、线缆和弯折禁区
- 背胶离型、贴合和排气步骤
- 螺钉顺序与受力支撑
- 显示和窗口的洁净保护
- 保护膜、标签和包装状态
- 返修、拆卸和替换方案
样品验证应从零件检查走到整机操作流程
HMI组件样品需要先检查外形、窗口、按键、触摸、灯光、连接器和装配，再在客户主板或代表性治具上执行操作流程。逐键导通并不能替代整机反馈测试，外观合格也不能替代连接器、显示和密封检查。
评审记录应区分零件问题、组件装配问题和整机系统问题，并保留对应版本。若样品修改跨越图稿、线路、壳体或软件参数，应重新检查受影响接口，而不是只验证最明显的故障点。
| 验证层级 | 检查内容 | 输出记录 |
|---|---|---|
| 来料与零件 | 面板、硅胶、线路、显示和五金 | 尺寸、外观、版本和批次 |
| 组件装配 | 对位、平整、压合、线缆和连接器 | 装配状态与问题清单 |
| 电气功能 | 按键、触摸、灯、开短路和接口 | 测试程序、参数与结果 |
| 整机操作 | 显示、反馈、手套、清洁和异常流程 | 批准样机与评审结论 |
| 环境验证 | 按约定条件测试完整装配 | 样本、条件、前后状态和判定 |
量产资料要让组件版本能够完整追溯
HMI组件通常包含多个图号和软件参数。量产放行应形成总成号，并关联面板图稿、输入层、线路、BOM、显示、连接器、五金、背胶、测试程序、装配作业和批准样。只有总成号能够回溯到这些子版本，异常分析才不会停留在猜测。
任何影响外形、接口、光学、触感、触摸或测试的更改都应做影响评估。客户替换显示模组、连接器或壳体时，也需要检查供应组件是否仍然适配；供应商内部材料或工艺变化则应按约定重新提交确认。
量产放行与变更控制
- 总成图号与子件BOM版本
- 面板图稿、颜色和批准样
- 线路文件、接口与测试程序
- 显示、LED和触摸参数
- 壳体接口、背胶和装配作业
- 外观、尺寸与功能检验依据
- 包装、标签和保护状态
- 变更影响评估与重新确认范围
HMI组件设计常见问题
HMI组件是否包含显示屏和控制软件？
不一定。HMI组件可以只包含前面板、输入层、线路和连接器，也可以集成客户指定显示。显示采购、驱动软件、PLC或整机控制责任必须在项目范围中单独写明。
薄膜开关、硅胶按键和电容触摸该怎么选？
应根据操作反馈、手套、清洁、厚度、背光、环境和主控能力选择。若功能不同，也可以在同一组件中组合多种输入。
有3D壳体文件就不需要2D总成图了吗？
仍建议保留受控2D总成图，用于表达基准、公差、材料、接口、版本、检验和无法仅靠模型说明的要求。
连接器料号确定后为什么还要确认针脚图？
相同连接器可能因观察面、安装方向或线束定义产生相反理解。针脚编号、信号、极性和配对方向必须在受控图纸中明确。
HMI组件出厂导通合格，为什么装机仍可能失败？
装机还会引入连接器配对、线缆路径、壳体压合、显示、主板逻辑和软件参数。应在代表性整机或治具上验证完整接口。
显示窗口只要尺寸大于屏幕有效区就可以吗？
不够。还要检查黑框、玻璃边、观察角、装配偏差、反光、压屏、漏光和显示模组固定。
组件可以直接达到某个防护等级吗？
防护结果取决于组件、壳体、窗口、连接器、紧固和装配压力。供应组件可以按目标设计，但最终等级应在约定的完整装配状态下验证。
只改前面板文字，需要重新测试整套组件吗？
应先做影响评估。若只改不涉及窗口、按键、透光和图层的文字，可缩小验证范围；若改变字符位置、透光层或版本对应关系，则需要复核相关接口。
