防水薄膜开关能否稳定工作，取决于密封边是否连续、粘接面是否足够、出线位置是否受保护，以及装配后有没有形成新的毛细通道。工程评审应从设备可能接触的水汽、喷淋、冷凝和清洁方式出发，再确定面材、胶层、隔片、尾线和壳体的组合。
先画出所有可能的进水路径
评审防水结构时，不能只看面板外轮廓。窗口开口、LED孔、定位孔、螺钉孔、按键凸包、尾线出口和壳体接缝都可能缩短密封路径。只要其中一处穿过连续胶框，整圈密封就会被打断。
建议在装配剖面图上标出水从外部到线路层的每条路径，并注明水压、方向、持续时间和设备姿态。户外淋雨、手持设备擦洗、湿区冷凝和短时喷淋的风险不同，不能只用一个“防水”词代替使用条件。
需要标注的入口
- 外轮廓与转角
- 显示窗口和透光区
- 安装孔、定位孔与螺钉孔
- 尾线出口和弯折区
- 壳体接缝与台阶
- 清洁液可能停留的位置

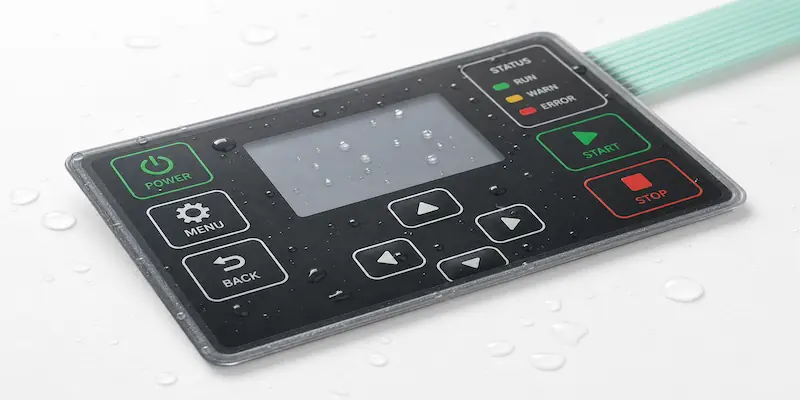

连续密封边要有宽度，也要有支撑
密封边的有效宽度应按胶材、壳体表面、平面度和环境条件确认。窄边、尖角、局部缺胶和跨越高低台阶都会降低密封稳定性；大窗口或密集按键还会挤占可用粘接面积。
胶框下方需要连续、平整、可压合的壳体支撑。如果壳体在边缘悬空、翘曲或带明显纹理，即使图纸上的胶框完整，装配后也可能出现未充分贴合的通道。
| 评审位置 | 常见失效 | 设计处理 |
|---|---|---|
| 外轮廓 | 边框过窄、转角起翘 | 增加连续粘接面积，避免尖角和突然收窄 |
| 窗口周边 | 开口挤占胶框、局部应力集中 | 保留完整环形支撑并核对显示模组位置 |
| 孔位 | 孔边形成直接通道 | 将孔放在密封区外，或设计独立密封结构 |
| 壳体表面 | 纹理、喷粉或弧面导致贴合不足 | 用真实壳体样件验证清洁、压合与保持力 |
| 边缘台阶 | 胶层跨越高度差后形成空隙 | 调整壳体基准、胶厚或增加结构过渡 |
| 大尺寸面板 | 平面度和热胀冷缩拉开边缘 | 评估补强、分区支撑和装配公差 |
尾线出口通常是最容易被忽略的薄弱点
尾线穿出密封框时，会天然切断连续胶边。出线口需要同时处理线路层压合、弯折应力、壳体压线和液体沿尾线表面迁移的问题。把尾线简单夹在壳体缝隙里，容易在装配公差变化后形成通道。
优先让出线口位于背水侧或壳体保护区，并在结构允许时增加缓冲和应力释放。尾线长度、出线方向、首次弯折位置和连接器安装姿态应在打样前确定。
面材、背胶和壳体必须作为一套系统验证
户外或湿区设备除水汽外，还可能接触紫外线、清洁剂、消毒剂、温差和盐雾。面材与油墨负责外表面耐受，背胶负责与壳体保持粘接，隔片与线路层负责内部电气稳定，任何一层失效都会破坏整体结果。
背胶选择必须基于实际壳体材料和表面处理。喷粉金属、纹理塑胶、低表面能塑料和光滑玻璃的粘接条件不同，不能只凭通用胶号判断。
防水验证要覆盖样件、装配和恢复观察
测试前应约定液体类型、方向、压力或流量、持续时间、样件姿态、通电状态和判定项目。测试后除了检查是否立即进水，还要观察绝缘、电阻、按键功能、窗口雾气、边缘起翘和恢复后的状态。
裸面板测试适合比较结构方案，但不能替代整机验证。壳体平面度、压合方式、螺钉扭矩、线束拉力和内部温升都可能改变最终密封边界。
建议保留的验证记录
- 测试前外观与电气基线
- 液体、温度、方向与持续时间
- 样件安装方式和壳体版本
- 测试中的通电与操作状态
- 测试后绝缘、导通和按键结果
- 拆解后的进水路径和边缘状态
- 恢复时间与复测结果
询价时先给出这组边界条件
较完整的防水项目资料应包含面板外形图、壳体贴合区域、开孔、尾线方向、设备使用姿态、液体接触方式和目标验证条件。若壳体尚未定型，也应提供预期材料、表面处理和允许的密封空间。
工程评审会先指出密封边被切断的位置，再讨论胶材、边框、补强和测试方案。这样能在开模或印刷前处理结构冲突，减少靠后期补胶解决问题。
薄膜开关防水设计常见问题
防水薄膜开关等于整机达到某个防护等级吗？
不等于。面板是整机防护边界的一部分，最终结果还受壳体、接缝、安装孔、尾线出口和装配方式影响，需要按整机状态验证。
胶越厚，防水效果就越好吗？
不一定。胶厚要与壳体平面度、表面纹理、总厚度和窗口结构匹配。过厚可能带来边缘外观、尺寸台阶和按键手感问题。
显示窗口能做在连续密封边里面吗？
可以，但窗口周边必须保留足够、连续且有支撑的密封区域，并核对显示模组、开口和壳体台阶是否破坏胶框。
尾线从任意位置出线都可以吗？
不建议。出线会切断密封框，应优先布置在背水侧或保护区，并明确固定、弯折和应力释放方式。
只有面板图，没有壳体图能评审防水吗？
只能做初步结构判断。背胶和密封边最终必须与真实壳体材料、表面处理、平面度和开孔共同评审。
防水测试后只检查按键是否能用就够了吗？
不够。还应检查绝缘、电阻、窗口雾气、边缘起翘、胶层状态和恢复后的复测结果，必要时拆解确认进水路径。
户外项目为什么还要考虑紫外线和温差？
水汽之外，紫外线、冷热循环和材料热胀冷缩会影响面材、油墨、胶层和边缘保持力，因此要按真实环境组合评估。
已有防水结构能直接缩小尺寸使用吗？
不能直接套用。尺寸变化会改变边框宽度、窗口比例、孔位距离、尾线位置和壳体支撑，需要重新检查连续密封边。
