电气检查
导通、开短路与针序
核对回路、公共端、按键矩阵、连接器针序、LED极性和项目约定的电气项目。
电气回路导通、开短路、针序和按键功能
尺寸外形、孔位、窗口、按键与装配基准
外观颜色、字符、表面、窗口和透光状态
装机背胶、尾排、连接器、窗口与组件关系
检验能力
围绕产品风险组合检查项目
同一个项目可能同时使用多种方法，检查深度由产品结构、批量阶段和客户要求决定。
尺寸检查
关键尺寸与装配基准
检查外形、孔位、窗口、按键中心、尾排出口、连接器和背胶避空等影响装机的尺寸。
外观检查
颜色、字符与表面状态

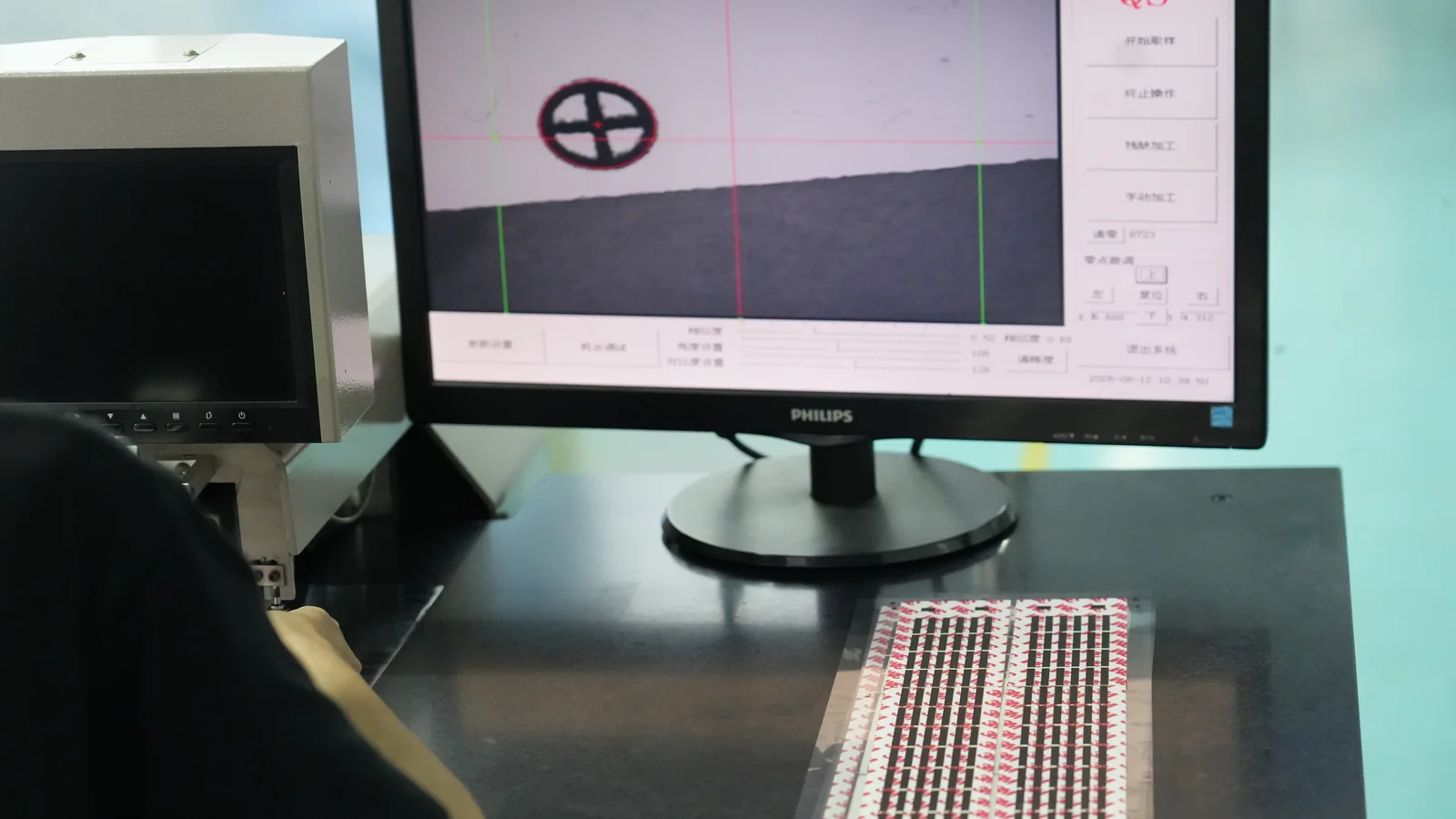

在约定光线、距离和角度下判断印刷、颜色、异物、划痕、纹理、窗口和遮光边。
按键检查
反馈、回弹与触发位置
通过样件和功能测试确认金属弹片、凸包或硅胶按键的触发、回弹、中心位置和整机压合状态。
显示与背光
窗口、遮光与透光均匀性
结合实际显示或LED检查窗口位置、透明度、遮光边、图标透光和局部漏光。
组件装配
定位、接口与组合关系
对HMI组件检查部件版本、贴合位置、连接器方向、线缆空间、显示对位和功能状态。
方法选择
测试前先回答：样本是什么状态，结果用来做什么决定
同一项测试在材料样片、工程样品、装机样品和量产成品上的意义不同。若目标是判断整机防水，单独测试面板不能代替壳体装配；若目标是确认触摸稳定性，也需要包含控制器、显示、接地和目标手套或水迹条件。
- 说明测试对象是材料、单件、组件还是整机装配
- 记录图纸、材料、控制器或软件参数版本
- 明确环境、持续时间、操作方式和样本数量
- 在测试前约定通过、失败和需要复核的判定条件
检验实施流程
从要求确认到结果记录，保持样本与版本一致
检测不是独立动作，而是项目版本管理的一部分。
确认目的
明确测试是用于材料筛选、样品验证、量产放行还是问题复盘。
定义样本
记录产品版本、样本状态、数量和是否完成整机装配。
确定方法
选择设备、夹具、测量位置、操作动作和环境条件。
执行与复核
按约定步骤记录结果，对异常样本区分重复测量和重新制样。
形成结论
把结果对应到图纸、样品和后续设计或生产决定。
产品与检查重点
检测项目必须对应产品结构
以下表格用于说明常见方向，具体项目会根据客户规范和实际风险调整。
| 产品 | 常见功能检查 | 常见外观/尺寸检查 | 装机相关重点 |
|---|---|---|---|
| 薄膜开关 | 导通、开短路、按键矩阵、LED和连接器 | 外形、凸包、窗口、字符、尾排和背胶 | 壳体支撑、按键手感、尾排弯折和出线密封 |
| 薄膜面板 | 透光或窗口显示状态 | 颜色、字符、纹理、透明区、孔位和外形 | 安装面平整度、背胶边框、窗口对位和清洁接触 |
| 硅胶按键 | 导电、按键触发、透光和组合功能 | 键帽、硬度、行程、喷涂、丝印和镭雕 | PCB压合高度、定位柱、壳体干涉和密封结构 |
| 电容触摸面板 | 中心、边缘、连续、手套、水迹和异常操作 | 盖板、印刷、窗口、外形和触控区域 | 控制器、显示、接地、贴合和整机干扰 |
| HMI组件 | 按键、背光、显示、触控、感应和接口 | 部件版本、定位、表面与整体尺寸 | 多部件公差、连接器方向、固定和运输防护 |
测试边界
不把未经确认的性能写成固定承诺
寿命、防护、耐候、耐化学或触控表现都依赖产品结构和测试条件。
环境要求
先取得客户标准
温湿度、防水、耐候或清洁剂测试应明确方法、样本、持续时间和判定要求。
寿命要求
操作条件决定结果

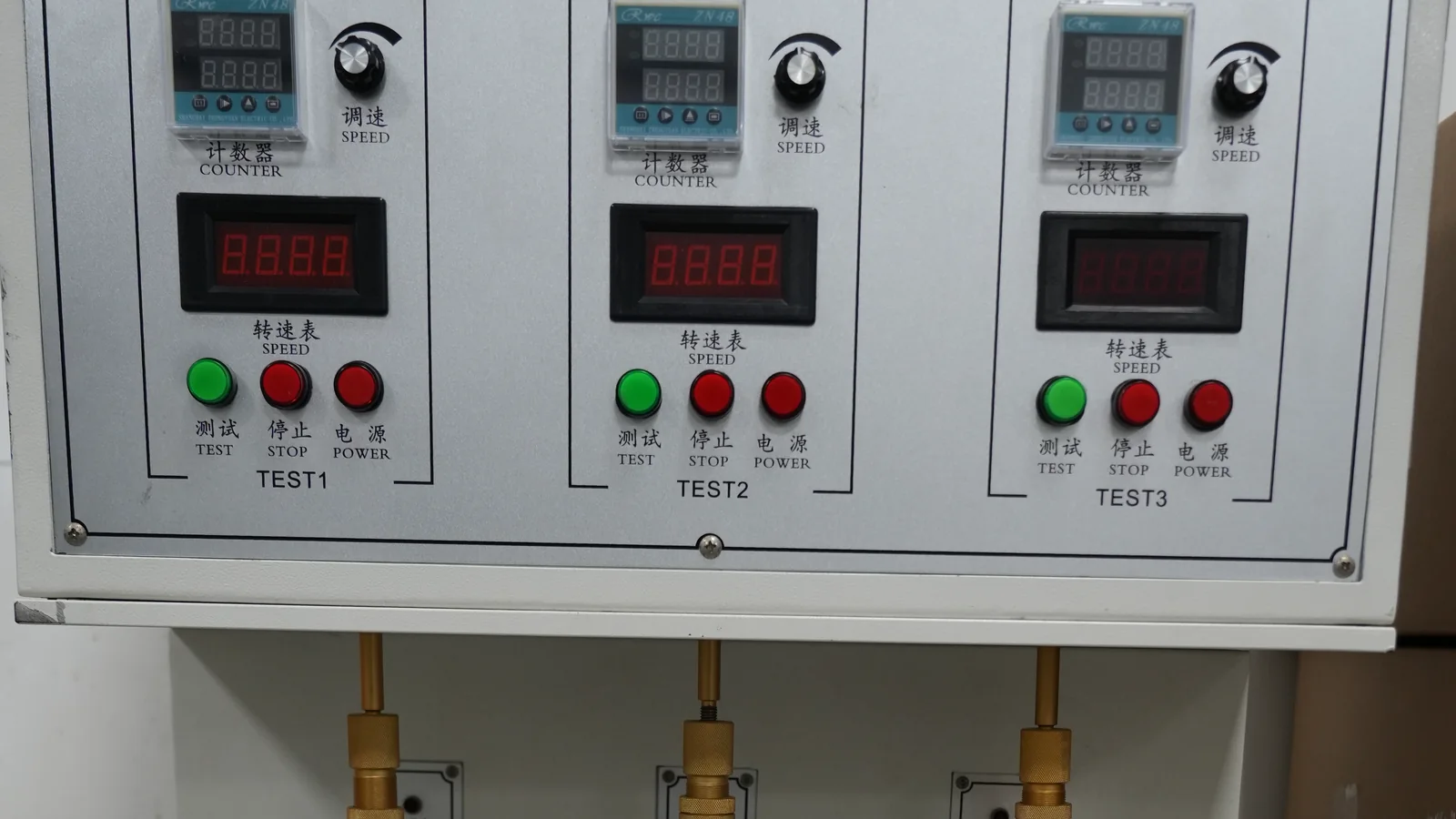

按键或柔性件寿命与触发力、行程、夹具、频率、安装支撑和失效定义有关。
触控表现
整机环境不可省略
盖板、控制器、显示、接地、手套、水迹和软件参数会共同影响触控结果。
常见问题
检测与检验常见问题
测试要求越明确，样品之间越容易比较，也越能指导后续设计。
能否只提供设备清单来证明检测能力？
设备名称只能说明工具，不能说明方法是否适合项目。更重要的是检查对象、样本状态、操作条件、判定标准和记录能否对应图纸及实际用途。
防水测试通过是否代表整机一定防水？
不一定。面板、出线口、背胶、孔位、壳体支撑和装配方式共同形成防护边界。测试样本必须与目标整机结构一致，结论也只适用于约定条件。
触摸面板测试需要提供哪些整机信息？
建议提供盖板、显示、控制器、接地、目标手套、水迹或湿手条件、安装结构和软件参数，以便在接近实际状态下评估。
外观检查为什么需要限度样？
颜色、划痕、异物、纹理和窗口等项目容易受到观察条件和个人判断影响。确认样或限度样可以帮助双方使用同一标准。
客户可以指定测试方法吗？
可以。请提前提供标准、设备或夹具要求、样本数量、条件、持续时间、判定和报告格式，以便在报价与打样前确认可执行性。
